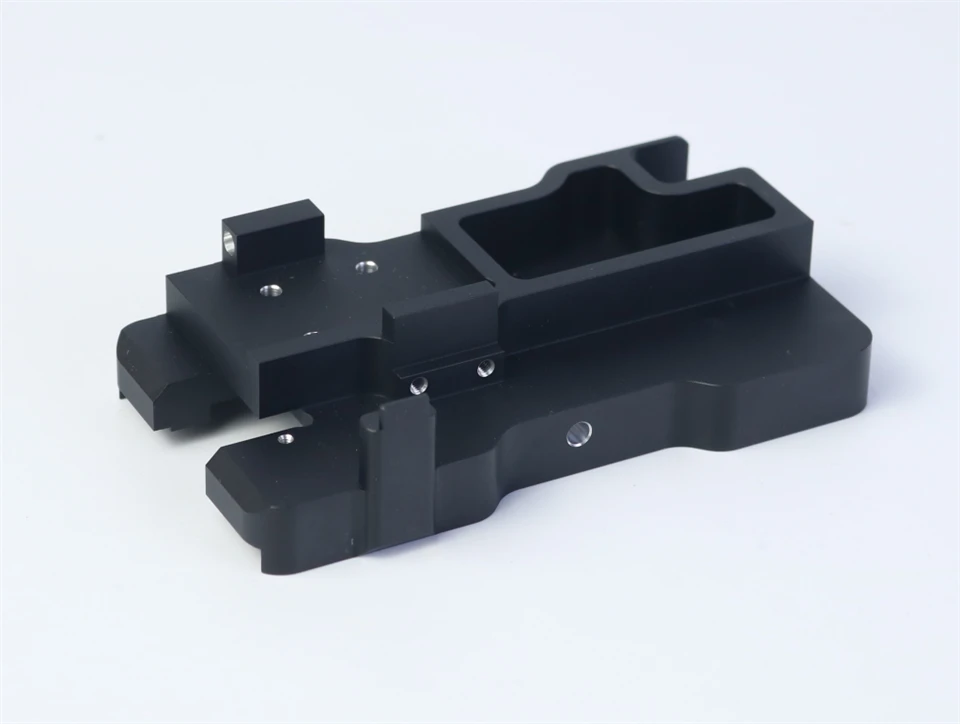

Što je pjeskarena crna anodizirana Al6061 ploča za pozicioniranje?

A ploča za pozicioniranjenapravljen odAl6061obično se koristi u CNC uređajima, modulima za automatizaciju, laserskoj opremi, bazama za optičko poravnanje i robotskim sklopovima. Kad prođepjeskarenje + crno eloksiranje, dio dobiva mat-ujednačen izgled, veću otpornost na koroziju i bolju izdržljivost na habanje - što je često ključno za opetovano stezanje ili točnost pozicioniranja.

U našoj je tvornici ova vrsta ploče jedna od najtraženijih komponenti za proizvođače originalne opreme strojeva i dizajnere učvršćenja jer uravnotežuječvrstoća, obradivost i estetska kvaliteta.

Zašto dizajneri preferiraju Al6061 za ploče za pozicioniranje

Na temelju stvarnih zapisa o strojnoj obradi iz naše radionice (podaci o serijama 2023–2024):

Vlasništvo	Al6061-T6 Stvarni podaci	Utjecaj na proizvodnju
Tvrdoća (HB)	95–100	Idealan za stabilnu obradu
Ravnost nakon glodanja	Manje od ili jednako 0,03 mm / 200 mm	Dobra stabilnost dimenzija
Hrapavost površine prije eloksiranja	Ra 0,4–0,8 μm	Glatka baza za jednoliku anodizaciju
Debljina anodizirajućeg sloja	10–18 μm	Prikladno za industrijsku opremu

Ove vrijednosti dolaze iz našeg dnevnika mjerenja pomoću Mitutoyo indikatora i testera premaza tijekom tri kupovne serije za baze automatiziranih učvršćenja.

Kako pjeskarenje poboljšava kvalitetu površine

Prije eloksiranja ploča se običnopjeskaren (pjeskarenje perlama #100–#150). Na temelju našeg stvarnog postupka radionice:

Tlak miniranja:0,5–0,6 MPa

Udaljenost mlaznice:180–220 mm

Rezultirajuća hrapavost:Ra 1,6–2,2 μm

Učinak: Uklanja fine tragove alata / stapa kutne prijelaze / daje mat teksturu

Kupci biraju pjeskarenje jer sprječava neravnomjerni sjaj koji dobivate sa sirovim CNC-mljevenim aluminijem, posebno na velikim ravnim pločama.

Performanse anodizacije crne boje: stvarni izmjereni podaci

Anodizirali smo više od8,000+ Al6061 ploče za učvršćenjeod 2019. Na temelju stvarnih QC listova:

Ispitni predmet	Tipičan rezultat	Bilješke
Debljina premaza	12–16 μm	Prikladno za industrijsku upotrebu
Ujednačenost boja	ΔE < 1,0	Kada je pjeskarenje ravnomjerno
Otpornost na slani sprej	336–480 sati	Na temelju specifikacija-specifičnih kupaca
Otpornost na habanje	Nema vidljive ogrebotine nakon 50 ciklusa	Test suhog trenja pod opterećenjem od 1 kg

Crni anodizirani sloj također pomaže sakriti otiske prstiju i manje ogrebotine, zbog čega integratori opreme za automatizaciju preferiraju mat-crne površine.

CNC proces obrade za pozicionu ploču (korak-po-korak)

Ovaj odjeljak odgovaraKako-pretraživati namjeru.

1. Priprema materijala

Sirovu Al6061-T6 ploču potvrdio PMI

Tolerancija rezanja pile: ±0,3 mm

Starenje-za ublažavanje naprezanja za ploče debljine veće od 8 mm

2. Grubo glodanje

Krajnje glodalo Ø10 / Ø16 od tvrdog metala

Posmak: 1800–2200 mm/min

Dubina reza: 0,4–0,8 mm

Cilj: Uklonite 80–85% viška materijala

3. Precizno stavljanje džepova i obrada rupa

Kompenzacija polumjera alata za uske zone tolerancije

Rupe za pozicioniranje ključeva zadržane±0,01 mm

Datumske površine brušene zadnje kako bi se izbjeglo pomicanje naprezanja

4. Skidanje ivica i obrada rubova

Robot četka ili ručni brusni papir 800#

Iskošenje: 0,3–0,5 mm

5. Pjeskarenje

Mat završna obrada{0}}otporna na otiske prstiju

Osigurava ravnomjeran ton eloksiranja

6. Crno eloksiranje

Poboljšana tvrdoća / protiv-trošenja

Izgled površine postaje ravnomjerno tamno crn

Opcijsko brtvljenje: DI vodeno brtvljenje za bolju ocjenu korozije

Uobičajeni problemi s kvalitetom i kako ih rješavamo

Temeljeno na stvarnim slučajevima proizvodnje.

1. Nedosljednost nijanse boje

Glavni uzroci:

Neravnomjerno pjeskarenje

Mješovite serije Al6061

Popraviti:
Provodimo serijski-test tvrdoće materijala i održavamo fiksni tlak eksplozije.

2. Savijanje nakon eloksiranja

Često se događa na pločama tanjim od 6 mm.

Popraviti:

Ublažavanje stresa prije -strojne obrade

Dvo-strana uravnotežena obrada

Nosači-za eloksiranje bez stezaljki

Ravnost poboljšana od0,12 mm → 0,04 mmu narudžbi kupca 2024.

3. Tragovi otisaka prstiju na polu-sjajnim površinama

Popraviti:
Prebaci nafino pjeskarenje(#150 zrnatost) + DI brtvljenje - rezultiralo je smanjenjem vidljivih tragova od 38% prema povratnim informacijama korisnika QC-a.

Ključne specifikacije koje kupci obično traže

Ovaj odjeljak zadovoljavaupiti transakcijske/komercijalne-namjere.

Parametar	Tipična vrijednost
Materijal	Al6061-T6
Završna obrada površine	Pjeskaren + crno eloksiran
Ravnost	Manje od ili jednako 0,05 mm
Tolerancija rupe za pozicioniranje	±0,01–0,02 mm
Tolerancija debljine ploče	±0,05 mm
Debljina eloksiranja	10–18 μm

Ako trebate iznimno male tolerancije (npr. robotska optička kalibracija), možemo zadržati rupe unutar±0,005 mmupotrebom razvrtanja + temperaturno-kontrolirane završne obrade.

Primjene crnih anodiziranih Al6061 ploča za pozicioniranje

CNC baze za učvršćenje

Moduli za pozicioniranje lasera ili kamere

Nosači poluvodičke opreme

Ploče za kalibraciju robota

Optičke klupe

Jedinice za preciznu automatizaciju

Naše najčešće narudžbe dolaze izproizvođači originalne opreme za automatizaciju, integratori pametne opreme, iLaboratoriji za istraživanje i razvoj.

Uvid u cijene: Što utječe na cijenu?

Iz naših stvarnih ponuda u razdoblju 2024.–2025.:

Glavni pokretači troškova

Veličina i debljina ploče

Količina rupa i tolerancija

Specifikacija eloksiranja (standardna / tvrda / mat{0}}crna)

Količina serije(veće serije smanjuju troškove za 18–35%)

Tipični raspon cijena (samo referenca)

Male ploče (80 × 60 mm):4,8–7,5 USD / kom

Srednje ploče (150 × 120 mm):8,5–14,0 USD / kom

Velike ploče (250 × 200 mm):16–28 USD / kom

(Cijene jako ovise o složenosti crteža i završnim zahtjevima.)

Često postavljana pitanja o pjeskarenim crnim anodiziranim Al6061 pločama za pozicioniranje

1. Hoće li eloksiranje utjecati na točnost dimenzija?

Anodizacija dodaje5–10 μm po strani. Za uske tolerancije, prije eloksiranja rupe dimenzioniramo premalo.

2. Može li se ploča izraditi s Al7075 umjesto Al6061?

Da-Al7075 daje bolju čvrstoću, ali pokazuje nešto manju ujednačenost boje nakon eloksiranja.

3. Kako održavati crnu anodiziranu ploču za učvršćenje?

Koristite alkoholne maramice; izbjegavajte alkalna sredstva za čišćenje koja mogu izblijediti premaz.
